渦街流量計是根據卡門渦街原理生產的流量計。主要用於工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程範圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
渦街流量計無可動機械零件，因此可靠性高，維護量小，儀表性能長期穩定。在選擇渦街流量計時，需要考慮多個因素，包括工況條件、流體性質、精度要求等。

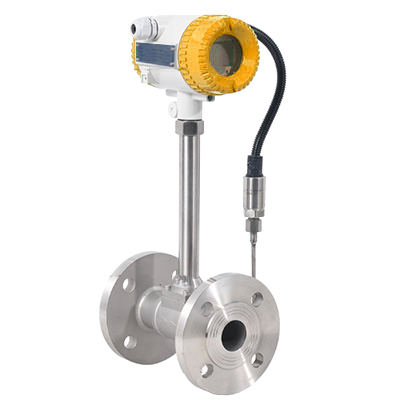

法蘭連接渦街流量計
那麼渦街流量計具體該怎麼選型呢？以下幾點選型方法，希望可以幫到大家：
一、被測介質
渦街流量計對於氣體、液體、蒸汽等介質普遍適用，但以下介質不適合使用渦街流量計測量：
①含有固體顆粒或懸浮物較多的流體；
②工況狀態運動粘度過大的介質，如一些高粘度油類（如重油）。
另外，對於被測介質的名稱，若介質為蒸汽時，需要注明是飽和蒸汽還是過熱蒸汽。
二、流量範圍
①應將常用流量控製在渦街可測範圍的中上部：
由於渦街下限流量的測量容易受管道振動的影響，應盡量避開低下限的測量。
②流量範圍超出渦街流量計可測範圍時，可采取縮徑或擴徑的方式，但應注意：
◆ 儀表縮擴徑不宜過大，縮徑後流速提高，增加了阻力和背壓，擴徑則容易出現空穴現象；
◆ 在直管段允許的情況下，應選擇“變徑頭+直管段”，以保證流體的穩定測量；
◆ 流量範圍的選擇還應考慮雷諾數是否在正常範圍內。
③渦街流量計不適宜測量脈動流：
管路係統中如有羅茨式鼓風機、往複式水泵等動力機械設備時，會產生較強脈動，如脈動頻率處在渦街頻率帶內將產生測量誤差，脈動嚴重時甚至不能形成卡門渦街。
三、管道口徑
渦街流量計按照安裝方式的不同，可以分管道式和插入式安裝。對於管道式來說，管道口徑和大多數其他流量計一樣，最小的是DN15，最大的話，則是可以到達DN300。
如果需要更大的口徑的話，可以選擇插入式安裝，常規口徑範圍最大可以到達DN2000，DN2000以上口徑則按照協議供貨。
四、測量精度
渦街流量計的精度也有好幾個等級，而且是按照測量介質來分的。管道式的渦街流量計，如果是測液體的話，測量精度可以達到1.0級，測氣體的話，精度可以達到1.5級。如果是插入式的渦街流量計，精度可以達到1.5級和2.5級。
五、介質溫度
通常來說，分為三個範圍：常溫，中溫和高溫。溫度範圍分別是-40～100℃(常溫)、100～250℃(中溫)、100～320℃(高溫)。如果現場介質溫度更高的話，比如說一些過熱蒸汽，可以用孔板流量計來測量。
六、公稱壓力
主要是按照安裝方式來分，市場上主要需求如下幾類，例如法蘭卡裝型(2.5MPa)、法蘭連接型(1.0/1.6/2.5MPa)，插入式安裝型(1.6MPa/2.5MPa/4.0MPa)。
七、供電電源
按照目前市場上需求，主要有+12VDC(三線製脈衝輸出)、+24VDC(三線製脈衝輸出型及二線製電流輸出型)3.6V鋰電池、雙供電。
八、輸出信號
按照目前市場上需求，主要有電壓頻率脈衝輸出、兩線製4-20mA輸出和HART輸出。另外，有些場合可能需要數字量輸出，我們也能提供modbus的RS485通訊。
九、安裝環境
依據渦街流量計的用途選取渦街信號輸出方式，主要有以下幾種：
①當被測介質為可壓縮性流體,且現場介質溫度、壓力變化較大時，建議采用帶脈衝信號遠傳的渦街傳感器並配帶溫壓補償的流量積算儀、壓力變送器、溫度變送器；
②流liu量liang計ji安an裝zhuang在zai環huan境jing較jiao好hao的de室shi內nei又you無wu需xu信xin號hao遠yuan傳chuan，隻zhi需xu在zai現xian場chang讀du取qu流liu量liang值zhi，且qie流liu量liang計ji安an裝zhuang位wei置zhi便bian於yu操cao作zuo及ji數shu據ju的de讀du取qu，建jian議yi用yong戶hu選xuan數shu字zi型xing渦wo街jie流liu量liang計ji；
③dangliuliangjideanzhuanghuanjingjiaocha，huoanzhuangweizhibubianyuxianchangduquliuliangzhi，huojizhongguanlideqingkuangxia，jianyicaiyongshuchumaichongxinhaodechuanganqibingpeiliuliangjisuanyi，huodai4~20mA標準電流輸出的渦街變送器；
④當需現場觀測流量同時又要遠傳信號的情況下，建議選用數字型同時帶4~20mA輸出的渦街變送器；
⑤當無需現場讀取，隻遠傳輸出標準信號的情況下，建議選用帶4~20mA標準電流輸出的渦街變送器。
十、防護等級
渦街常用的IP防護等級有IP65、IP67、IP68等。
(1)IP65代表防止灰塵侵入及阻止噴水的防護；
(2)IP67代表防止灰塵侵入及短暫淹沒的防護；
(3)IP68代表防止灰塵侵入及持續淹沒的防護。
一般情況下，應根據渦街的安裝位置選擇合適的IP防護等級：
(1)安裝在室內，選用IP65即可；
(2)安裝在室外地麵以上的位置，選用IP65以上的防護等級；
(3)安裝在室外地麵以下的溝渠中，選用IP68及分離型放大器，防止下雨後雨水浸泡，損壞放大器；
一些易燃易爆場合應選用防爆型渦街流量計。
關於溫壓補償
渦(wo)街(jie)流(liu)量(liang)計(ji)是(shi)否(fou)需(xu)要(yao)溫(wen)壓(ya)補(bu)償(chang)，要(yao)看(kan)實(shi)際(ji)需(xu)要(yao)，如(ru)果(guo)工(gong)況(kuang)偏(pian)差(cha)不(bu)大(da)或(huo)要(yao)求(qiu)不(bu)高(gao)，就(jiu)不(bu)必(bi)進(jin)行(xing)溫(wen)壓(ya)補(bu)償(chang)。如(ru)果(guo)需(xu)要(yao)精(jing)確(que)計(ji)量(liang)，就(jiu)需(xu)要(yao)進(jin)行(xing)補(bu)償(chang)。補(bu)償(chang)一(yi)般(ban)采(cai)用(yong)現(xian)場(chang)安(an)裝(zhuang)壓(ya)力(li)、溫度傳感器，將壓力、溫度、流量數據上傳至PLC進行計算得到標況流量。
1.測量氣體時，需要溫度壓力同時補償。氣體一般都以標準狀況體積流量結算，因為氣體的體積流量溫度或壓力變化時，流量都會改變；
2.celiangguorezhengqishi，xuyaowenduyalitongshibuchang。zhengqiyibandouyizhiliangliuliangjiesuan，yinweiwenduhuoyaliyourenheyigefashengbianhua，zhengqidemiduhuifashenggaibian，zhiliangliuliangyesuizhigaibian；
3.測量飽和蒸汽時，需要單溫度補償或單壓力補償。飽和蒸汽的密度與溫度或壓力有一個固定的對應關係（飽和蒸汽密度表），知道其中的任何一個，都可以確定飽和蒸汽的密度。
